一立方铲运机电缆规格为3×20＋1×10，专为矿用电动铲运机设备设计，作为拖拽供电尾缆使用。该铲运机电缆广泛适用于金矿、铜矿、铁矿、镍矿、磷矿、铅锌矿等多种金属矿井下作业现场。同时，此类铲运机电缆亦可应用于扒渣机、凿岩台车、掘进台车等多种矿用移动设备，满足设备频繁进退移动时的动力电源传输需求。
艾普达铲运机电缆长期配套1立方、2立方、3立方、4立方及6立方电动铲运机使用，随设备移动时承受不同程度的磨损与拉扯。针对45千瓦一立方电铲等设备，3×20＋1×10规格的铲运机电缆能有效解决电缆发热问题，保障设备长时间稳定运行。

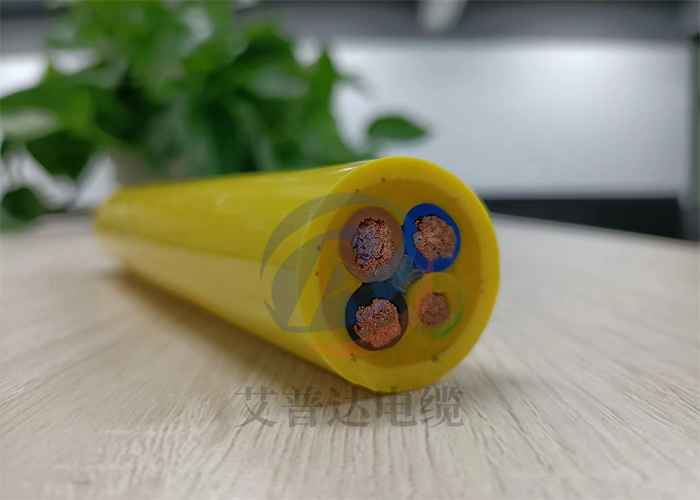

3*20+1*10铲运机电缆采用双层加强结构设计，由内至外依次为：
· 导体：加强型多股细裸铜丝绞合成束，参照VDE 0295第5类或第6类标准
· 线芯绝缘：特制高强度改性弹性体阻燃材料
· 颜色标识：参照VDE 0293-308标准，3芯以上带有黄/绿双色接地线
· 芯线成缆：优化成缆节距，退扭防扭结构绞合
· 抗拉元件：中心填充镀锌钢丝绳或凯夫拉抗拉纤维等组合抗拉元件（可选）
· 内护套：特殊高强度弹性体阻燃材料
· 加强层：凯夫拉纤维加强型编织层
· 外护套：进口PUR（TPU）聚氨酯材料，颜色黑色或黄色可选
· 高度耐磨，护套寿命远超普通橡胶电缆
· 内置抗拉加强层，有效保护导体不受力
· 优化成缆结构，抗扭转、防打扭变形
· 优异的柔韧性，反复卷绕收放不鼓包、不裂皮、不断芯
· 耐油、耐腐蚀、抗紫外线，适应井下恶劣工况
· 阻燃环保，符合矿用安全要求
项目 参数
规格 3×20＋1×10
额定电压 U₀/U 0.6/1kV
测试电压 3500V
绝缘电阻 ≥10MΩ/km（20℃）
弯曲半径 8×D（电缆外径）
使用温度 -30℃至＋90℃
蕞大拉力 25N/mm²
蕞大移动速度 180m/min
阻燃特性 参照VDE 0472-804 Part B及IEC 60332-1
3*16+1*10为什么改为3*20+1*10
聚氨酯护套材质的优点就是耐磨抗拉，外径小，作为铲运机电缆是蕞好的护套材质选型，但是也有缺点，万物有利就有弊，聚氨酯材质的弊端缺点就是散热效果不好，因为聚氨酯材质密度小，散热慢。一立方电铲是45千瓦电机功率，电铲原厂家配的电缆是3*16+1*10平方的电缆规格，聚氨酯材质的铲运机电缆必须加大平方电缆才能避免电缆发热，选用3*20+1*10或者3*25+1*10电缆规格在45千瓦一立方电铲上使用，从16平方加大到20平方或者25平方，每台一立方电铲100米使用建议用3*20+1*10或者3*20电缆规格，有的矿山井巷洞子深 则要超过100米，电铲车要装120米电缆使用，超过100米建议用3*25+1*10或者3*25平方电缆规格，这样电缆不会发热，聚氨酯铲运机电缆的外径小，完全可以盘120米在电铲车上，在我们的建议下电缆的使用寿命至少一年。
