风能发电耐寒抗扭阻燃电缆,又简称为风能电缆,其主要用于风电机舱、塔筒内,分为控制电缆、信号电缆、耐扭曲电力电缆等。风场环境恶劣,且电力电缆随叶轮摆动而扭曲,故风能电缆一般要求较高,其主要特性要求为:要求使用寿命20年,敷设在机舱及塔筒内,在-60℃到90℃的温度下工作,电缆最小弯曲半径6D(D为电缆外径),具有耐低温、耐油、耐扭曲、耐气候、耐紫外线、耐酸碱、耐盐雾等。
产品用途
风电电缆具有良好的耐低温和耐磨性,以及耐疲劳性、耐气候老化性能、耐微生物性能,对油品、化学品具有极好的耐腐蚀性。抗扭转性能和弯曲性能优异。风电电缆主要应用在机舱内部、机舱与塔架上部、塔架下部至塔底箱变处。
产品特点
风能电缆长期运行于室外、垂直悬空敖设、频繁扭转(自动偏航对风)、接触油污(部分)、海水腐蚀 (特殊环境)。机械强度高.耐扭(柔软)、耐震动以及耐油等要求。另外用在寒冷地区的电缆需要耐低温(-40°C)和(-60°C)两种 。
物理性能

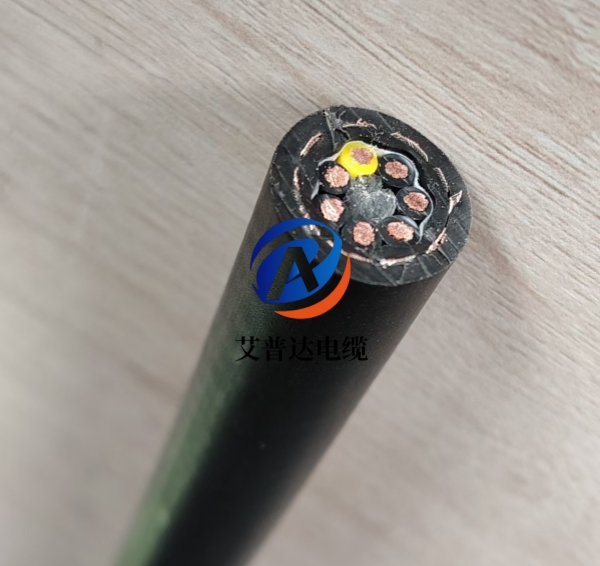

风能发电用耐寒抗扭阻燃电缆
电缆的额定电压:U0/U 450/750V、600/1000V。
电缆的芯数有1、2、3、4、5、6、12、18、24、36。电缆的导体截面范围:~630mm2。
电缆导体允许的长期最高工作温度为90℃。 电缆导体允许的最大短路温度为250℃(最长5s)。 电缆的安装、运行、运输及储存的最低允许温度为-40℃。
电缆的导体采用镀锡软铜丝,参照GB/T3956标准中的5类软导体,等同 于IEC60228相关要求。
电缆的绝缘材料采用EPR(三元乙丙)为基料的橡皮,具有优良的耐热、 耐臭氧性能,完全符合DIN VDE 0207第20节的要求。
绝缘线芯的颜色识别符合HD 308要求。
护套:护套材料采用TPV材质或CSP(氯磺化聚乙烯)为基料的护套, 具有优良的耐油、耐寒、抗紫外线、抗扭曲性能,完全符合DIN VDE 0207 第21节的要求。
